工法紹介
カボコン工法
(CCFP-CABOCON、炭素繊維プレート)

NETIS登録番号:KK-050085-VR(掲載終了)

About

カボコン工法(CCFP-CABOCON、
炭素繊維プレート)とは

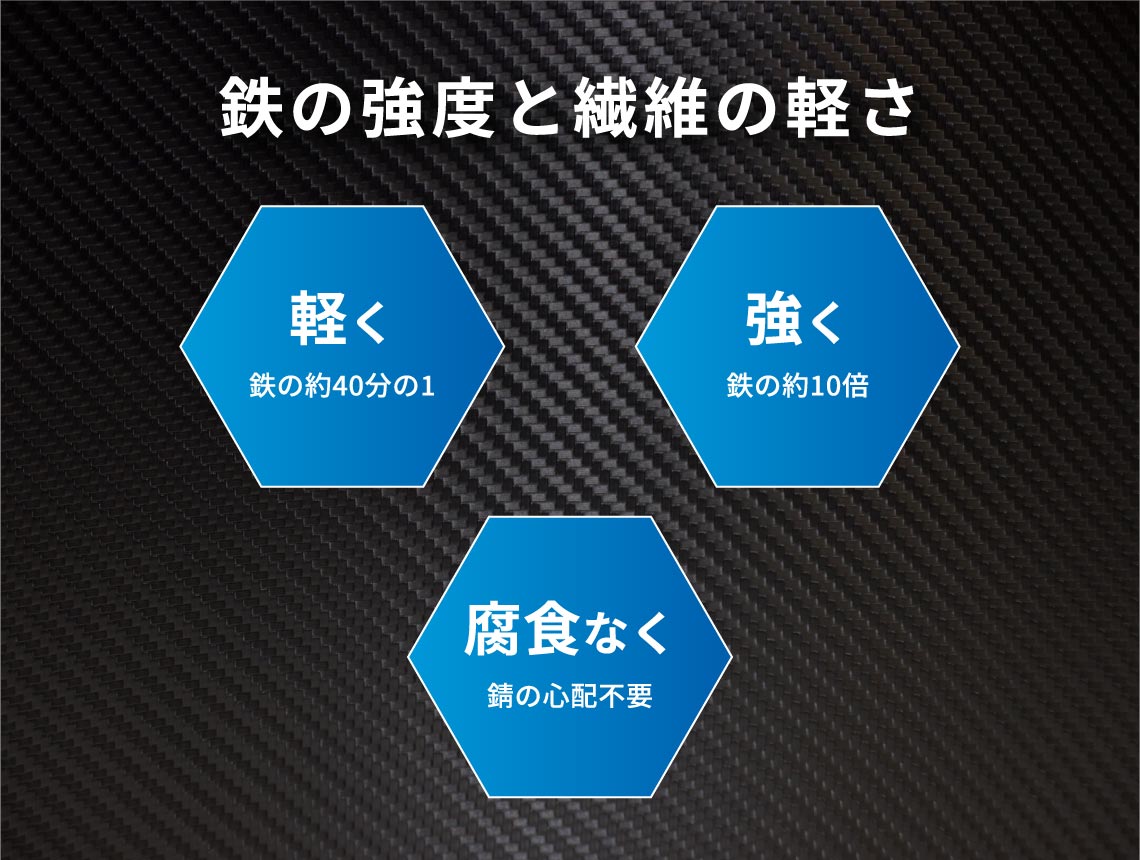

鉄の強度と繊維の軽さ

宇宙関連素材や航空機の構造材、ゴルフクラブでもお馴染みの「炭素繊維」を用いた、まったく新しい補強・補修の技術です。炭素繊維は、鉄の約10倍相当の引っ張り強さを備え、また質量は鉄の約1/40(同強度比)と非常に軽いのが特徴。私たちはこの炭素繊維の集成板を高性能エポキシ樹脂接着剤によって母材に接着する本工法により、従来の作業にかかっていたコストを大幅に削減することを可能にしました。

鉄の強度と繊維の軽さ

延命を容易にし、地球環境に貢献

宇宙関連素材や航空機の構造材、ゴルフクラブでもお馴染みの「炭素繊維」を用いた、まったく新しい補強・補修の技術です。炭素繊維は、鉄の約10倍相当の引っ張り強さを備え、また質量は鉄の約1/40(同強度比)と非常に軽いのが特徴。私たちはこの炭素繊維の集成板を高性能エポキシ樹脂接着剤によって母材に接着する本工法により、従来の作業にかかっていたコストを大幅に削減することを可能にしました。

コンクリート・鋼・木造の補強が可能

構造物の種類を問わず、あらゆる場面で活用できるのも、CCFP-CABOCONならではの性能。高速道路やビルなどのコンクリート構造物や鋼構造物をはじめ、木構造などにも抜群の補強効果が得られます。鋼板では補強・補修が難しかった構造物も、最大限に延命させられるようになりました。

Merit

カボコン工法の特長

  • 特長1

    超工期短縮

    超軽量のCCFP-CABOCONを接着するだけで工期が完了。工期を大幅に短縮することが可能です。従来工法では2か月かかるといわれた補修を1週間でやり遂げた例もあります。

  • 特長2

    メンテナンスフリー

    CCFP-CABOCONは炭素繊維素材のため、鋼板のように数年ごとにメンテナンスする面倒な手間が必要ありません。これまで腐食に悩まされていた海岸沿いの建造物などにも最適です。

  • 特長3

    安全・安心

    炭素繊維の単位面積あたりの引っ張り強さは、鉄の約10倍相当。プレート上でも約6倍相当と、抜群の強度と耐久性を実現しました。載荷試験や輸荷重載荷試験などさまざまな実験の結果から、その有効性が確認されています。

  • 特長4

    コストダウン

    運搬作業や、アンカーや鋼板を数人がかりで取り付ける作業、鋼板同士を溶接する作業など、これまで当然であった工程が必要ありません。運搬も取り付けも少人数で行え、大幅な省力化が図れ、実施コストを削減できます。

  • 特長5

    フレキシブル

    L字型、筒形など、現場に応じたさまざまな形状のプレートをご用意してあります。また、コンクリートや鉄、木材、アルミ、FRPなどあらゆる素材を代わりに使うことも可能です。

Case

カボコン工法の使用実例

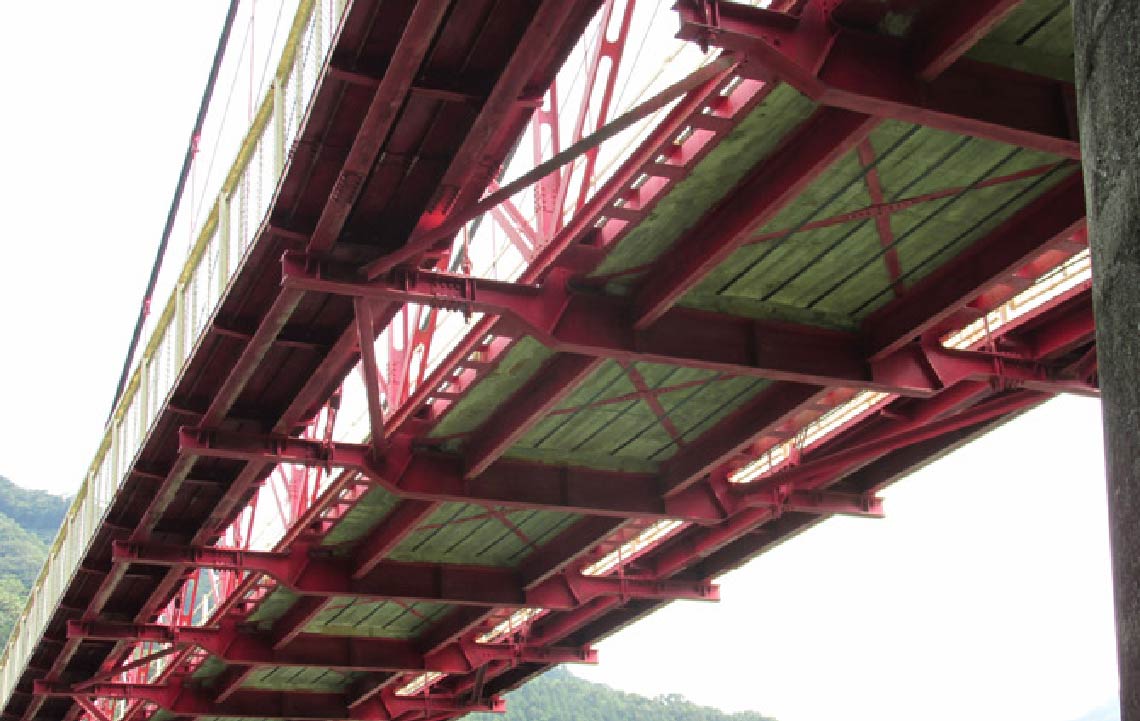

吊り橋の補強

CABOCON工法では特殊構造である吊り橋の補強においても、その機能を損なうことなく補強することが可能です。(主塔・ケーブル等の照査は不要)

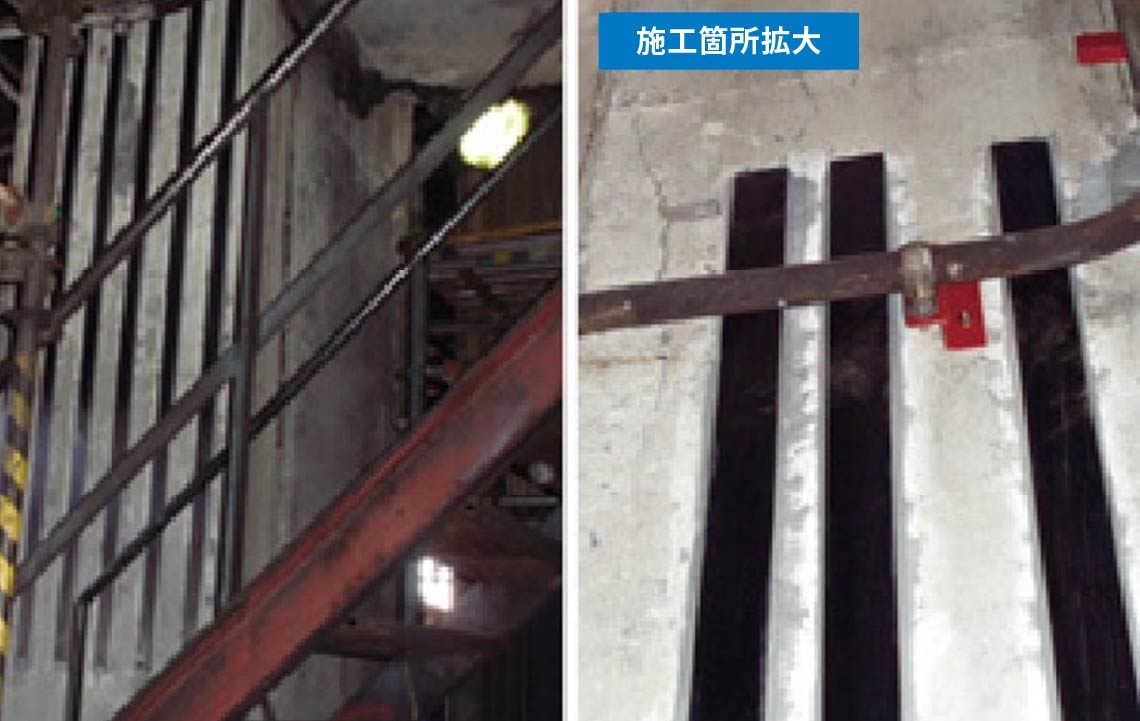

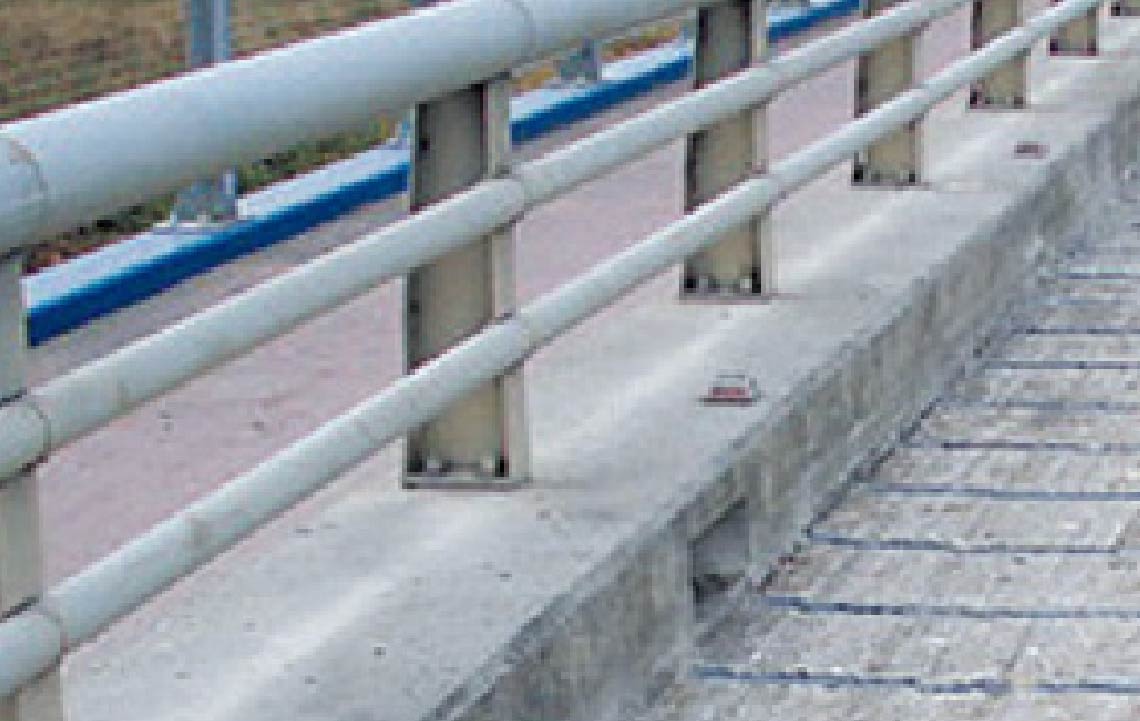

橋梁張出床版補強

今までは補強が行えかった箆所もCABOCON工法では織強可能です。

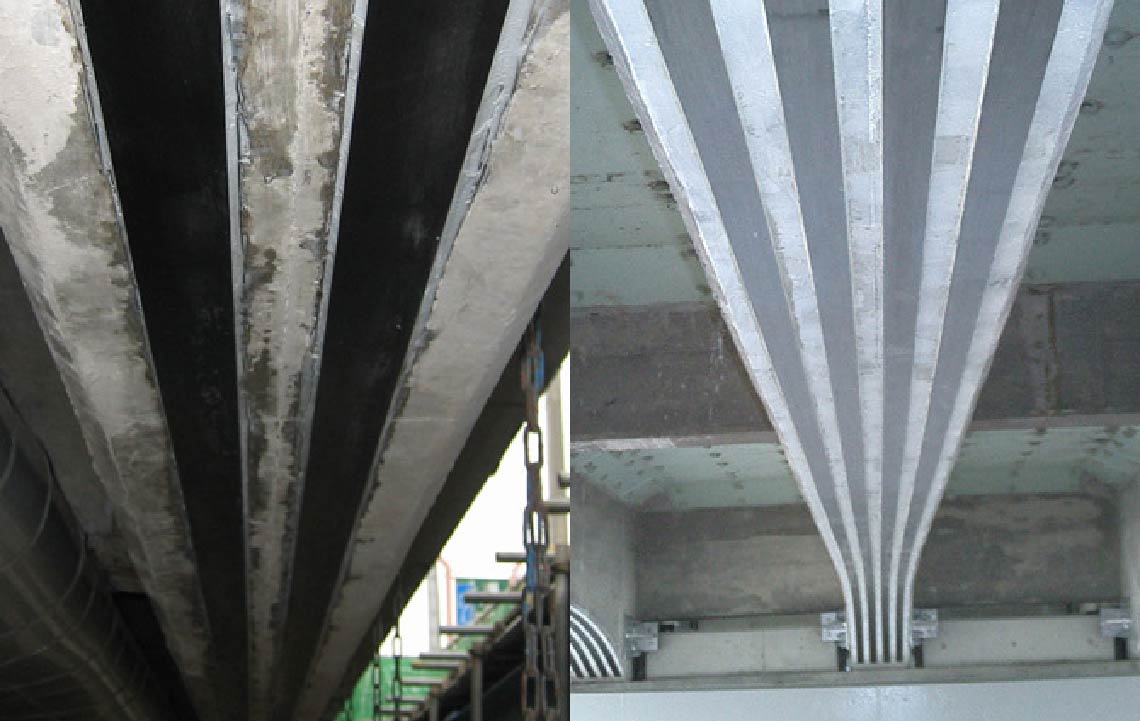

橋梁桁・床版補強

荷重増加もほとんどなく、短期間での施工が可能です。

コンクリート・鋼・木造の補強が可能

限られた作業時間、狭小な場所で、火気厳禁の作業環場下においてもCABOCON工法では補強を行うことが可能です。

Procedure

カボコン工法の施工手順

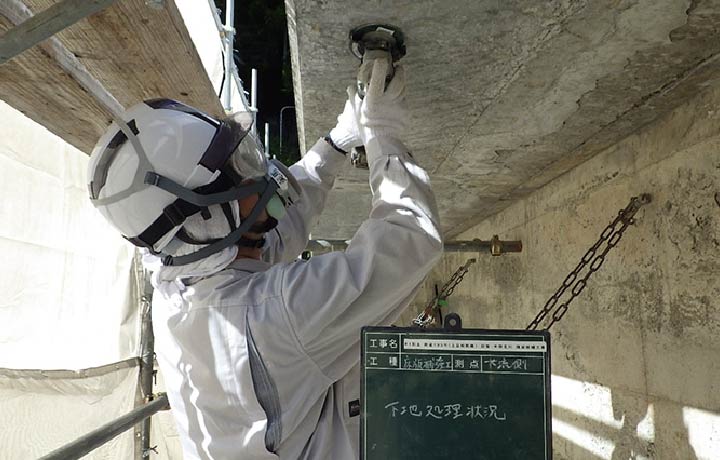

  • 手順1

    下地処理

    確実な接着効果が得られるよう、接着面を電動工具などで下地処理し、油脂などの汚れを除去します。

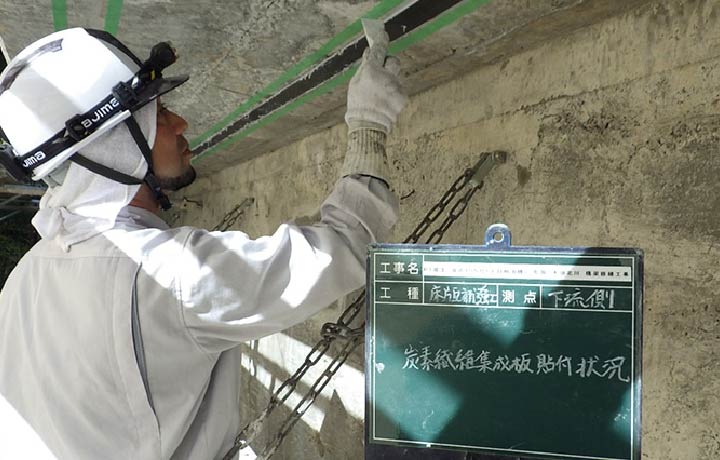

  • 手順2

    CCFP-CABOCON接着

    CCFP-CABOCONと構造物の接着面に接着剤を塗り、貼り付けていきます。

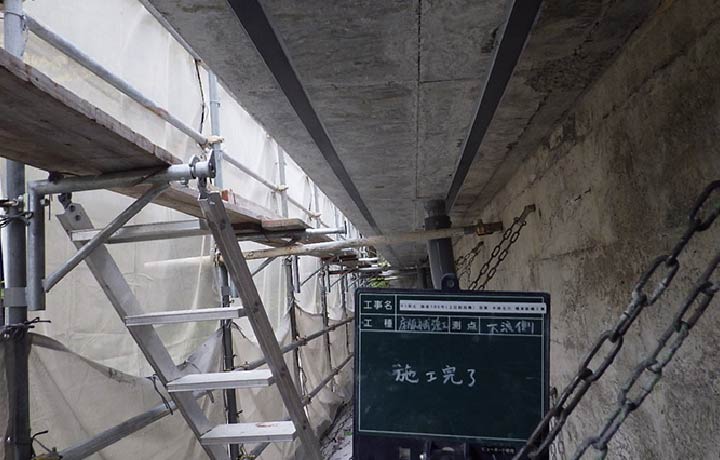

  • 手順3

    施工完了

    施工完了。

Document

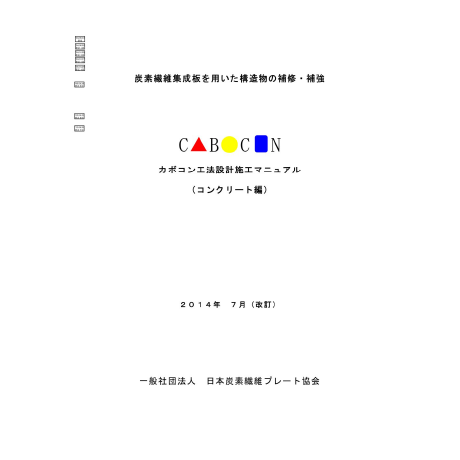

資料ダウンロード
