ロトピーン工法
（バキューム吸引式 ケレンシステム）
（バキューム吸引式 ケレンシステム）
NETIS登録番号：KT-150120-A（掲載終了）
About

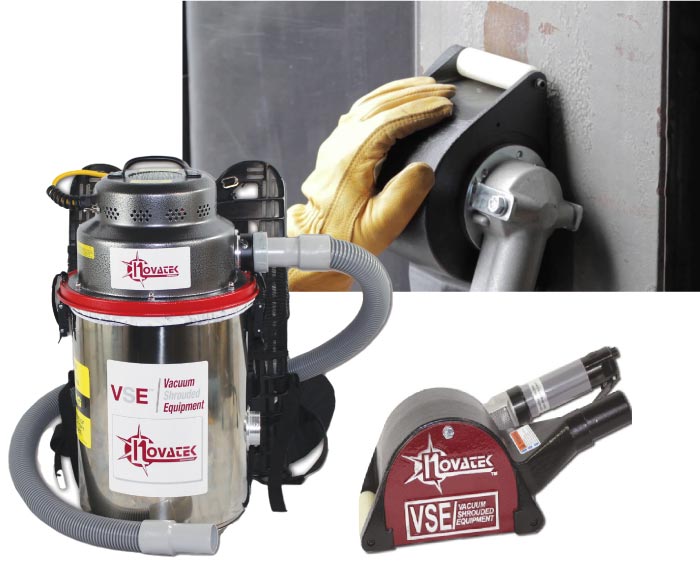

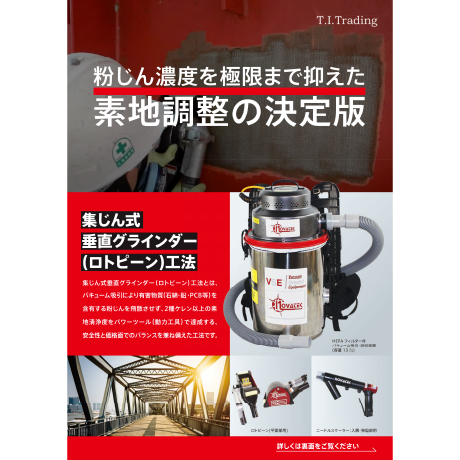

ロトピーン工法とは粉じん濃度を極限まで抑えた
素地調整の決定版
ロトピーン工法（バキューム吸引式 ケレンシステム）とは、バキューム吸引により有害物質（石綿・鉛・PCB等）を含有する粉じんを飛散させず、2種ケレン以上の素地清浄度をパワーツール（動力工具）で達成する、安全性と価格面でのバランスを兼ね備えた工法です。
Merit
ロトピーン工法の特長-
特長1
各種法令等に
準拠鉛中毒予防規則に対応しています。また、改正石綿則にも対応した工法とされています。
-
特長2
費用削減
他の工法（バキュームブラスト工法、湿式塗膜剥離工法）よりも最大約50%のコスト削減の実績があります。
-
特長3
技能講習不要
技術講習が不要なので、多くの業者で施工が可能です。通常のディスクグラインダーやエアー駆動ツールを使い慣れている方であれば、すぐに使いこなすことができます。（※振動工具の取り扱いになります）
Specification
ロトピーン工法の仕様工法の特徴
- ■有機系・無機系（下地調整材等）を問わず石綿含有建築仕上塗材を除去可能。
- ■厚膜にはロトピーンで効率的に塗材を除去。
- ■薄膜にはダイヤモンドカップディスクやサンディングペーパーなどを組込んだ汎用のディスグラインダーで対応。
- ■入隅・狭隘部にはニードルスケーラー。
- ■ツールに接続した真空ホースから強力なバキューム吸引をしながら、粉塵飛散を抑えながら、石綿含有建築仕上塗材を除去。
- ■施工に伴い発生する特別管理産業廃棄物を低減：発生廃棄物は「除去する仕上塗材＋その約8% 重量のケレンシステム消耗品」程度。
- ■水を使用しないドライ工法。
- ■狭い工事敷地に対応：構成機器がコンパクト・軽量で手運びができる。
- ■施工面積の大きさに応じてツールの投入台数を調整することができる柔軟なシステム。

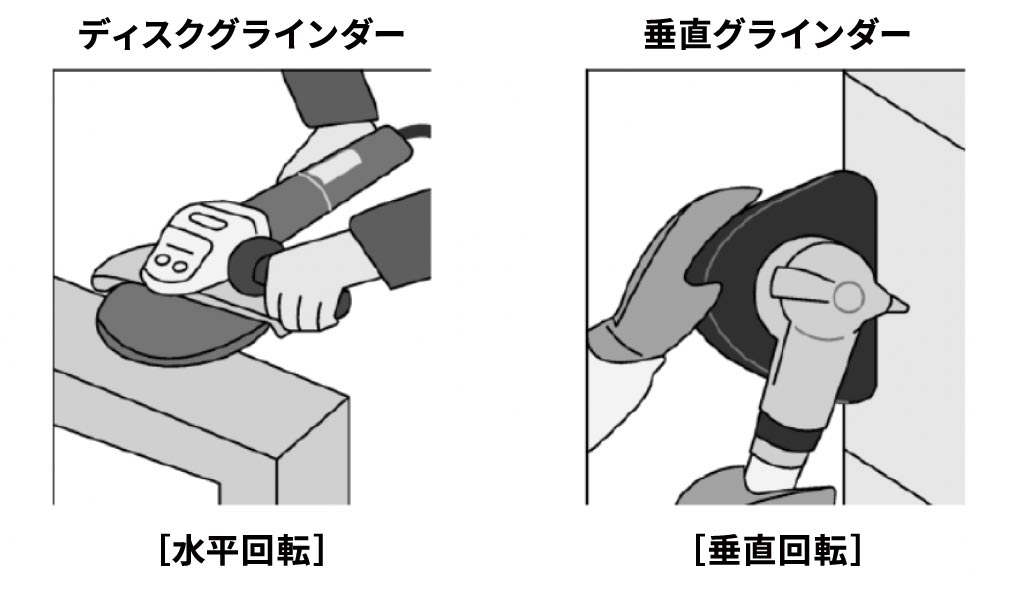

垂直回転
一般のディスクグラインダーは壁面に対して水平回転しますが、 垂直グラインダーロトピーン は壁面に対して猫が壁を引っ搔くように垂直回転します。
その回転方向の下流側にバキュームによる集じんのための 吸い込み口があり、安定 した吸引性能を確保します。 この垂直グラインダーロトピーンが主要ツールで平面部に使用されます。
他に補助用として入隅用ディスクグラインダー、狭隘部用ニードルスケーラーがあります。

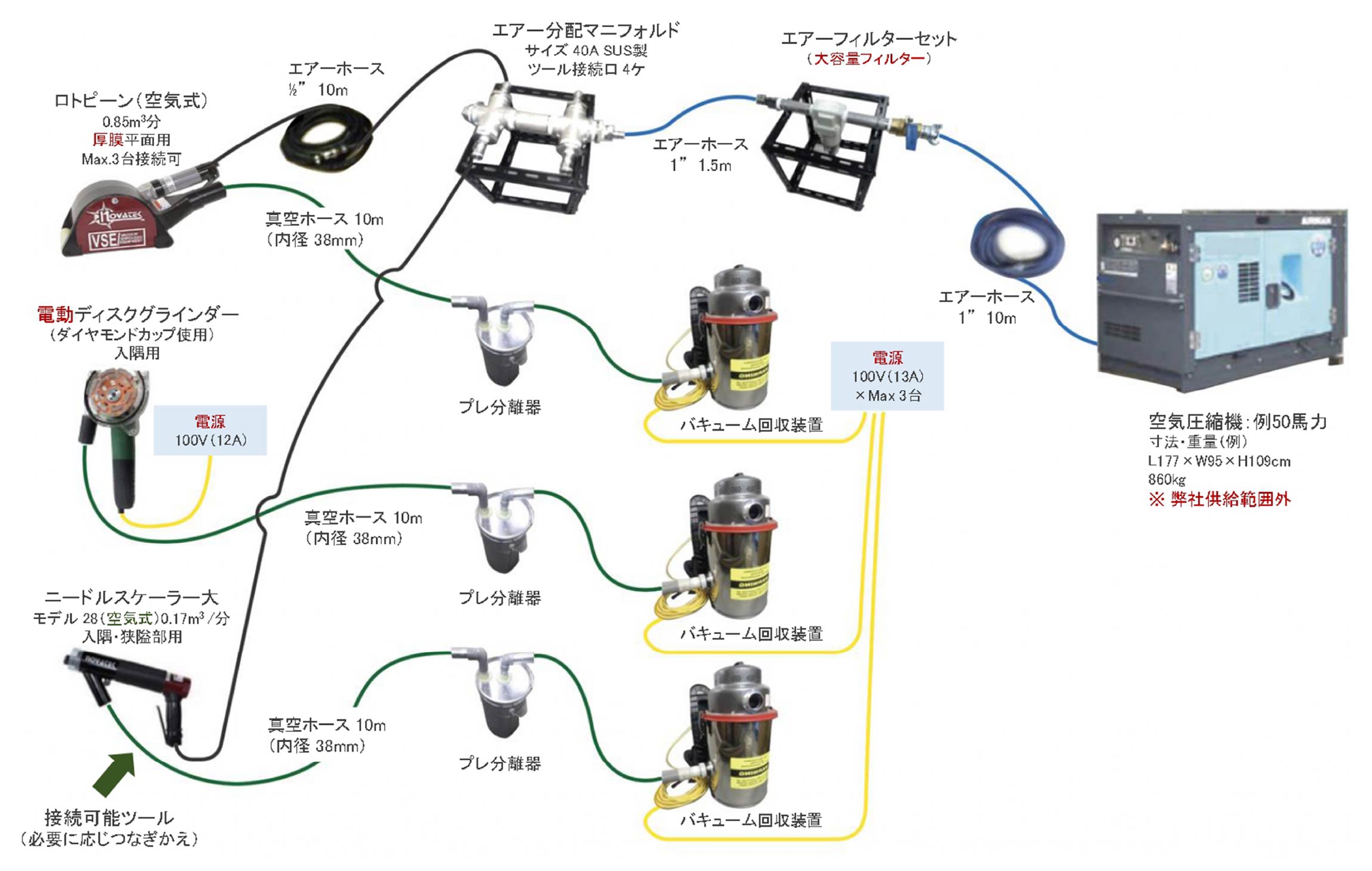

構成システム
使用機器

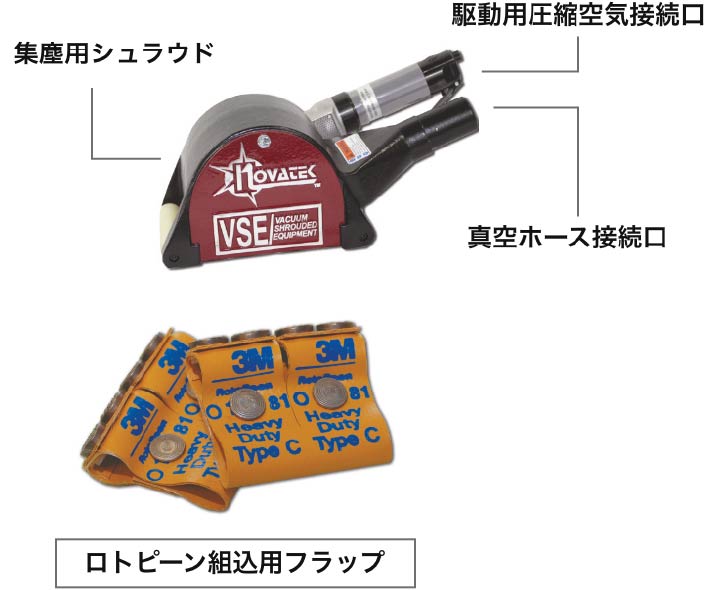

垂直グラインダー（ロトピーン）：
平面用

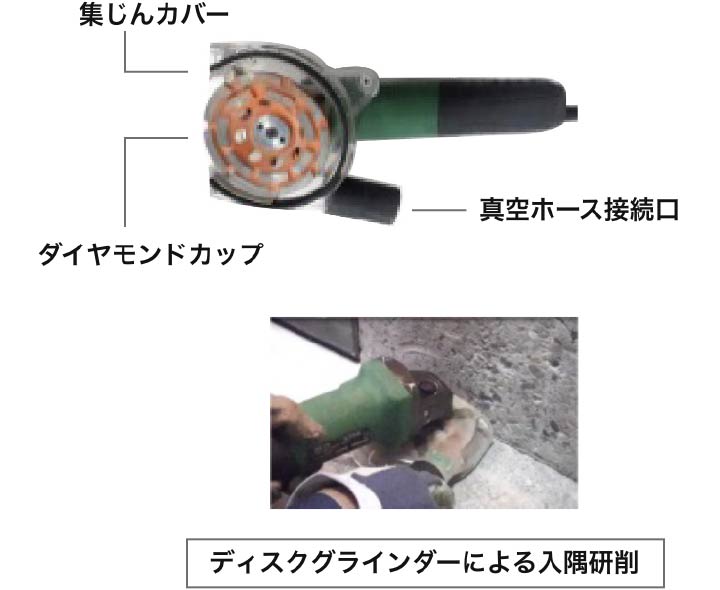

低速回転電動ディスクグラインダー：
入隅用

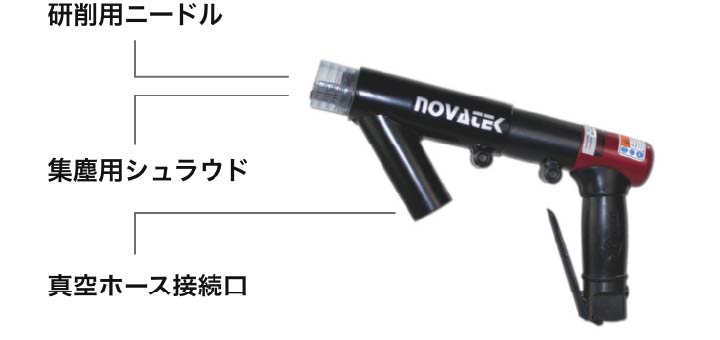

ニードルスケーラー：
入隅・狭隘部用

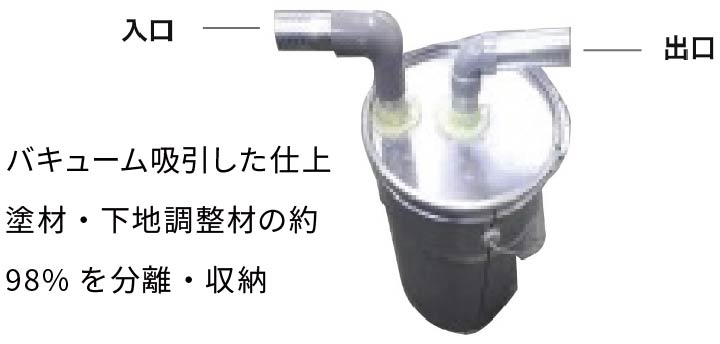

プレ分離器（20L）

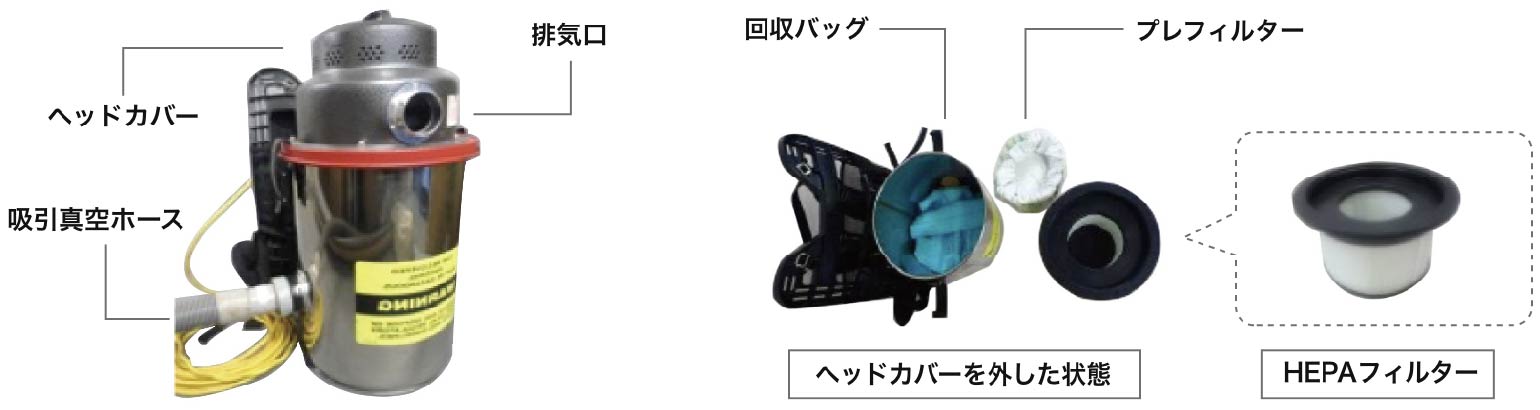

HEPA フィルター付バキューム吸引・
回収装置（容量13L）
